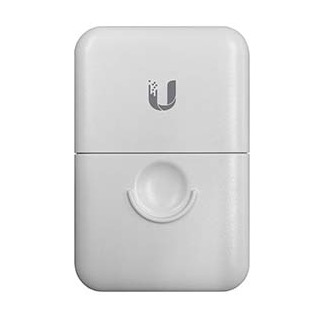

Ubiquiti ETH-SP-G2 – Ethernet-Überspannungsschutz mit PoE-Passthrough, bis 2,5 Gbit/s, 10 kA+ und IPX5 für Outdoor-Netzwerke

Der Ubiquiti ETH-SP-G2 ist ein kompakter Ethernet-Überspannungsschutz der zweiten Generation für kabelgebundene Netzwerkverbindungen im Innen- und Außenbereich. Er wurde entwickelt, um empfindliche Netzwerkgeräte wie Access Points, Outdoor-Funkstationen, IP-Kameras, Switches und Router vor transienten Überspannungen und elektrostatischen Entladungen auf Ethernet-Leitungen zu schützen. Dank zweier RJ45-Buchsen wird das Schutzgerät direkt in eine bestehende Ethernet-Kabelverbindung integriert.

Die aktuelle Ubiquiti-Spezifikation bestätigt den Schutz von Ethernet-Datenleitungen mit Übertragungsraten von bis zu 2,5 Gbit/s. Gleichzeitig unterstützt der ETH-SP-G2 die Durchleitung von Power over Ethernet (PoE), sodass geeignete Netzwerkgeräte weiterhin über ihr Ethernet-Kabel mit Strom versorgt werden können. Der Überspannungsschutz selbst ist ein passives Schutzgerät und benötigt weder eine eigene Stromversorgung noch eine Softwarekonfiguration.

Die Schutzschaltung ist für einen Ableitstrom von mehr als 10 kA spezifiziert. Die Gleichspannungs-Ansprechspannung beträgt 90 V bei einem Spannungsanstieg von 100 V/s, während die maximale Impuls-Ansprechspannung mit 700 V bei 1 kV/µs angegeben wird. Eine maximale Kapazität von nur 1,0 pF bei 1 MHz unterstützt die Verwendung in schnellen Ethernet-Verbindungen. Das Gerät dient der Ableitung kurzzeitiger Überspannungsimpulse über einen fachgerecht angeschlossenen Erdungspunkt.

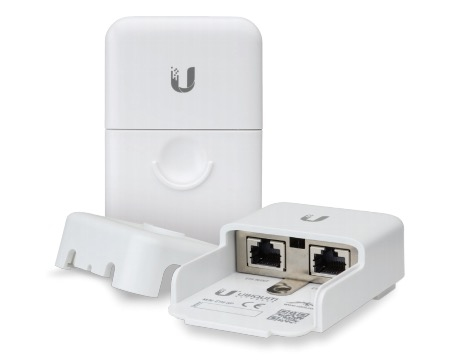

Das Gehäuse besteht aus Polycarbonat und besitzt die Schutzart IPX5 gegen Strahlwasser. Mit Abmessungen von 91 × 61 × 32,5 mm lässt sich der ETH-SP-G2 platzsparend in der Nähe des zu schützenden Netzwerkgeräts montieren. Die Installation ist an geeigneten Wänden oder Masten möglich. Für die notwendige Erdung liegen eine selbstschneidende M5-Schraube und eine M5-Fächerscheibe bei. Je nach Montageart können zusätzliche Befestigungsmittel und ein geeigneter Erdungsleiter erforderlich sein.

Highlights

• Ethernet-Überspannungsschutz:
  Schützt angeschlossene Netzwerkgeräte vor transienten Überspannungsimpulsen auf kupferbasierten Ethernet-Verbindungen.
• ESD-/EMP-Schutz:
  Die integrierte Schutzschaltung dient der Ableitung kurzzeitiger elektrischer Störungen und elektrostatischer Entladungen.
• Bis zu 2,5 Gbit/s:
  Die aktuelle Ubiquiti-Spezifikation bestätigt den Schutz von Ethernet-Datenleitungen mit Datenraten bis 2,5 Gbit/s.
• PoE-Unterstützung:
  Ermöglicht die Durchleitung einer vorhandenen PoE-Versorgung zu einem kompatiblen angeschlossenen Netzwerkgerät.
• Über 10 kA Ableitstrom:
  Die Schutzschaltung ist laut Hersteller für einen Entladestrom von mehr als 10.000 Ampere spezifiziert.
• Zwei RJ45-Buchsen:
  Einfaches Einschleifen in eine vorhandene Ethernet-Verbindung zwischen Netzwerk und Endgerät.
• Passiver Betrieb:
  Benötigt keine zusätzliche Stromversorgung und erzeugt selbst keine PoE-Ausgangsspannung.
• Gleichspannungs-Ansprechspannung von 90 V:
  Der Hersteller spezifiziert 90 V bei einem Spannungsanstieg von 100 V/s.
• Impuls-Ansprechspannung bis 700 V:
  Die maximale Impuls-Ansprechspannung beträgt 700 V bei einem Spannungsanstieg von 1 kV/µs.
• Geringe parasitäre Kapazität:
  Maximal 1,0 pF bei 1 MHz gemäß Herstellerangabe.
• Isolationswiderstand:
  Die Spezifikation nennt einen maximalen Isolationswiderstand von 1 GOhm bei 50 V.
• Schutzart IPX5:
  Das Gehäuse ist gegen Strahlwasser geschützt und für geeignete Outdoor-Installationen vorgesehen.
• Polycarbonat-Gehäuse:
  Kompakte, robuste Gehäusekonstruktion für die Montage in Netzwerkumgebungen.
• Großer Betriebstemperaturbereich:
  Für Umgebungstemperaturen von -30 bis +65 °C spezifiziert.
• Wandmontage möglich:
  Kann mit geeigneten Befestigungsschrauben an einer Wand montiert werden.
• Mastmontage möglich:
  Die rückseitige Befestigung ermöglicht die Installation an geeigneten Masten mit einem separat erhältlichen Metallband oder Kabelbinder.
• Dedizierter Erdungspunkt:
  Unterstützt die fachgerechte Verbindung mit einer geeigneten Erdungsanlage.
• Erdungsschraube inklusive:
  Eine selbstschneidende M5-Schraube und eine M5-Fächerscheibe sind im Lieferumfang enthalten.
• Für Outdoor-Access-Points:
  Geeignet als ergänzende Schutzkomponente in kabelgebundenen Installationen von Außenbereichs-Access-Points.
• Für IP-Kameras und Funkgeräte:
  Kann zum Schutz geeigneter Ethernet-Verbindungen von PoE-Kameras, Richtfunkgeräten und Netzwerkbrücken eingesetzt werden.
• Keine Netzwerkkonfiguration:
  Die Funktion erfolgt ohne IP-Adresse, Firmware, Controller oder Softwareeinrichtung.
• Kompakte Abmessungen:
  Mit 91 × 61 × 32,5 mm auch für platzsparende Installationen geeignet.
• Stoß- und Vibrationsprüfung:
  Der Hersteller nennt die Norm ETSI 300 019-1-4 für die entsprechende mechanische Prüfung.
• Original Ubiquiti Zubehör:
  Passend für den Einsatz in professionellen Ethernet- und PoE-Infrastrukturen.

Ideal geeignet für

• ✔ Ethernet-Verbindungen im Außenbereich
• ✔ Outdoor-WLAN-Access-Points
• ✔ Ubiquiti airMAX- und UISP-Funkinstallationen
• ✔ UniFi-Netzwerkinfrastrukturen
• ✔ PoE-versorgte IP-Überwachungskameras
• ✔ Point-to-Point-Funkbrücken
• ✔ Gebäudeübergreifende Ethernet-Verbindungen
• ✔ Netzwerkkabel an Außenwänden und Masten
• ✔ Zusätzlichen Überspannungsschutz in Technikräumen
• ✔ Ethernet-Anbindungen von Nebengebäuden
• ✔ Gewerbliche Netzwerkinstallationen
• ✔ Industrie- und Lagerumgebungen mit geeigneter Montage
• ✔ Nachrüstung vorhandener PoE-Netzwerke
• ✔ Schutz von Ethernet-Leitungen bis 2,5 Gbit/s
• ✔ Installationen mit fachgerechtem Erdungs- und Überspannungsschutzkonzept

Wichtiger Installationshinweis: Der ETH-SP-G2 muss fachgerecht geerdet werden, damit Überspannungsimpulse über den vorgesehenen Erdungspfad abgeleitet werden können. Ubiquiti beschreibt hierfür entweder die direkte Verbindung mit einer geerdeten Metallkonstruktion über die beiliegende M5-Schraube oder die Verbindung zu einem geeigneten Erdungspunkt über einen separaten Erdungsleiter. Der optionale Erdungsleiter, eine dafür erforderliche M5-Maschinenschraube mit Mutter sowie allgemeines Wand- und Mastmontagematerial sind nicht enthalten. Geschirmte Ethernet-Kabel sind für die vorgesehene Installation zu verwenden. Der ETH-SP-G2 ist ein ergänzender Überspannungsschutz und kein Blitzableiter; ein direkter Blitzeinschlag kann dadurch nicht sicher beherrscht werden. Bei gebäudeübergreifenden Kupferleitungen sind die geltenden Vorschriften zu Erdung, Potentialausgleich und Überspannungsschutz zu beachten. Das Gerät ist kein PoE-Injektor und kein Ethernet-Switch. Die Unterstützung einzelner PoE-Standards oder Leistungsstufen ist vor dem Einsatz mit der konkreten Installation abzugleichen.
