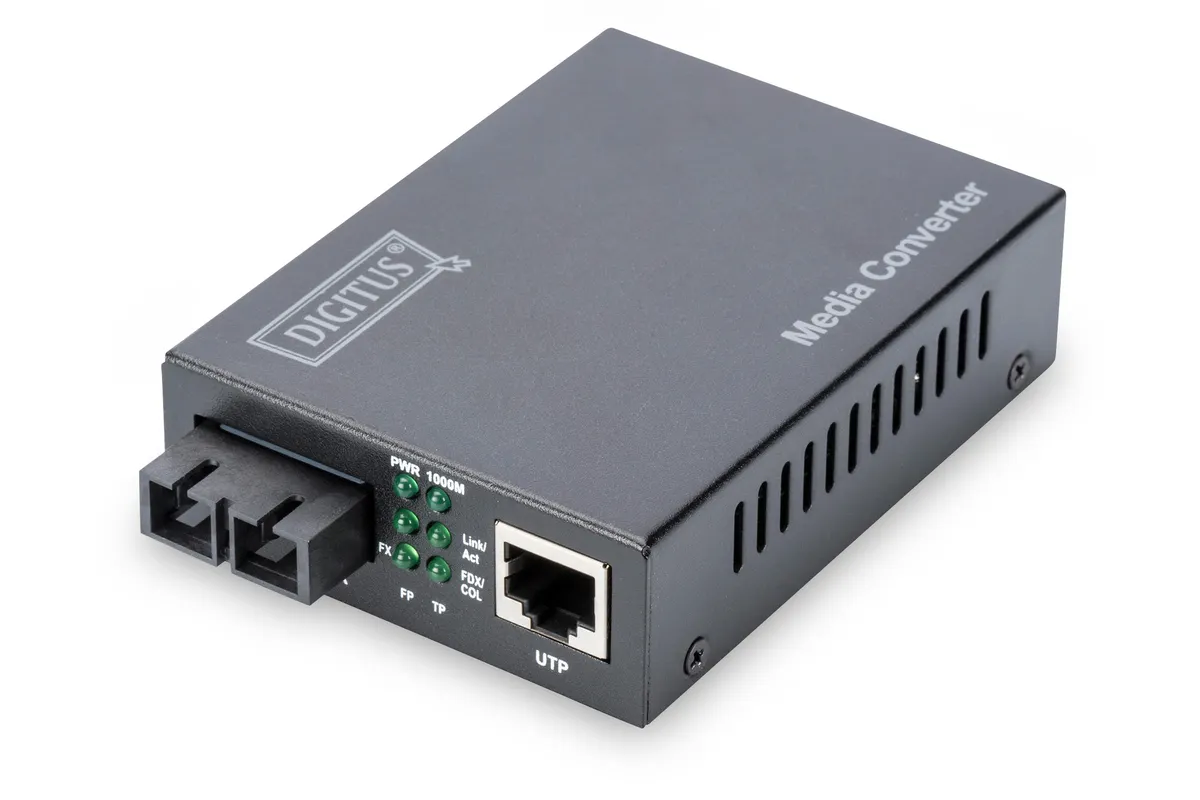

DIGITUS Gigabit Medienkonverter – RJ45 auf SC Duplex, Singlemode, 1310 nm, bis 20 km Der DIGITUS DN-82121-1 verbindet kupferbasierte Gigabit-Ethernet-Netzwerke mit Singlemode-Glasfaserstrecken. Der Standalone-Medienkonverter setzt 10/100/1000Base-T über RJ45 auf 1000Base-LX über einen SC-Duplex-Anschluss um und ermöglicht dadurch die Erweiterung bestehender Ethernet-Infrastrukturen über große Entfernungen. Die optische Schnittstelle arbeitet mit 1310 nm und ist für Singlemode-Dualfaser mit 9/125 µm ausgelegt. Damit sind geeignete Glasfaserstrecken von bis zu 20 km möglich. Auto-MDI/MDI-X, automatische Voll-/Halbduplex-Erkennung und Diagnose-LEDs vereinfachen Installation und Überwachung. Der kompakte Konverter misst 95 × 70 × 26 mm und wird über das mitgelieferte externe 5-V-Netzteil versorgt. Highlights Gigabit Ethernet auf Glasfaser: Konvertiert kupferbasierte 10/100/1000Base-T-Netzwerksignale in optische 1000Base-LX-Signale. Bis zu 20 km Reichweite: Mit geeigneter Singlemode-Glasfaser ermöglicht der Medienkonverter Übertragungsstrecken von bis zu 20 Kilometern. Singlemode 9/125 µm: Die optische Schnittstelle ist für Singlemode-Glasfaserkabel mit 9/125 µm ausgelegt. 1310 nm Wellenlänge: Die Datenübertragung über die Glasfaserschnittstelle erfolgt bei einer optischen Wellenlänge von 1310 nm. SC-Duplex-Anschluss: Die LWL-Seite verfügt über einen SC-Duplex-Anschluss und verwendet zwei Singlemode-Fasern. 10/100/1000Base-T: Der RJ45-Anschluss unterstützt Ethernet mit 10, 100 und 1000 Mbit/s. 1000Base-LX: Auf der optischen Seite stellt der Konverter eine Gigabit-Ethernet-Verbindung über 1000Base-LX bereit. Auto-MDI/MDI-X: Die automatische Kabelerkennung am RJ45-Port vereinfacht den Anschluss an unterschiedliche Netzwerkkomponenten. Automatische Duplex-Erkennung: Voll- und Halbduplex-Betrieb werden auf der Kupferseite automatisch erkannt beziehungsweise ausgehandelt. Diagnose-LEDs: Integrierte LEDs zeigen unter anderem Stromversorgung sowie Link- und Aktivitätsstatus der Schnittstellen an. 2 MB Datenpuffer: Der integrierte Datenpuffer unterstützt die zuverlässige Umsetzung zwischen Kupfer- und Glasfaserverbindung. IEEE-konform: Unterstützt IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet und IEEE 802.3z Gigabit Ethernet. Kompakte Standalone-Ausführung: Mit 95 × 70 × 26 mm lässt sich der Medienkonverter platzsparend in bestehende Netzwerkumgebungen integrieren. Externes Netzteil inklusive: Das für den Betrieb benötigte 5-V-DC-Netzteil gehört bereits zum Lieferumfang. Ideal geeignet für ✔ Erweiterung von Gigabit-Ethernet-Netzwerken über Glasfaser ✔ Singlemode-LWL-Strecken bis 20 km ✔ Gebäudeübergreifende Netzwerkverbindungen ✔ Campus-Netzwerke ✔ Unternehmensnetzwerke ✔ Netzwerkverteiler ✔ Server- und Technikräume ✔ Glasfaser-Uplinks ✔ Verbindung entfernter Netzwerksegmente ✔ Migration von Kupfer- auf Glasfaserinfrastruktur ✔ SC-Duplex-Installationen ✔ 9/125-µm-Singlemode-Verkabelung ✔ Bestehende 10/100/1000Base-T-Infrastrukturen ✔ Professionelle IT- und Netzwerkinstallationen Hinweis: Der DN-82121-1 verwendet auf der Glasfaserseite einen SC-Duplex-Anschluss und benötigt daher eine passende Singlemode-Duplex-Strecke mit zwei Fasern (9/125 µm). Die maximale Reichweite von 20 km setzt eine geeignete Glasfaserstrecke innerhalb des optischen Leistungsbudgets voraus. Das Gerät ist kein BiDi-/Single-Fiber-Konverter. Für Anwendungen mit nur einer einzelnen Faser sind die entsprechenden DIGITUS-WDM/BiDi-Modelle erforderlich. Allgemein Produkttyp Gigabit Ethernet Medienkonverter Hersteller / Marke DIGITUS Herstellernummer DN-82121-1 Bauform Standalone Industrielle Nutzung Nein Netzwerk & Schnittstellen Konvertierung 10/100/1000Base-TX auf 1000Base-LX Kupferanschluss 1 × RJ45 LWL-Anschluss 1 × SC Duplex Ethernet-Geschwindigkeit 10 / 100 / 1000 Mbit/s Optischer Standard 1000Base-LX Auto-MDI/MDI-X Ja Duplex-Erkennung Automatisch, Voll-/Halbduplex Datenpuffer 2 MB Netzwerkstandards IEEE 802.3, IEEE 802.3u, IEEE 802.3z Glasfaser Fasertyp Singlemode Dual Fiber Faser 9/125 µm Wellenlänge 1310 nm Max. Reichweite 20 km Sendeleistung -12 bis -6 dBm Empfangssensitivität min. -21 dBm Status & Betrieb Statusanzeige Diagnose-LEDs für Power, Link und Aktivität Betriebstemperatur 0 bis 60 °C Stromversorgung Versorgung Externes Netzteil Eingangsspannung 5 V DC Abmessungen & Gewicht Abmessungen (L × B × H) 95 × 70 × 26 mm Nettogewicht 180 g Lieferumfang Medienkonverter 1 × DIGITUS DN-82121-1 Netzteil Enthalten Dokumentation Schnellstartanleitung

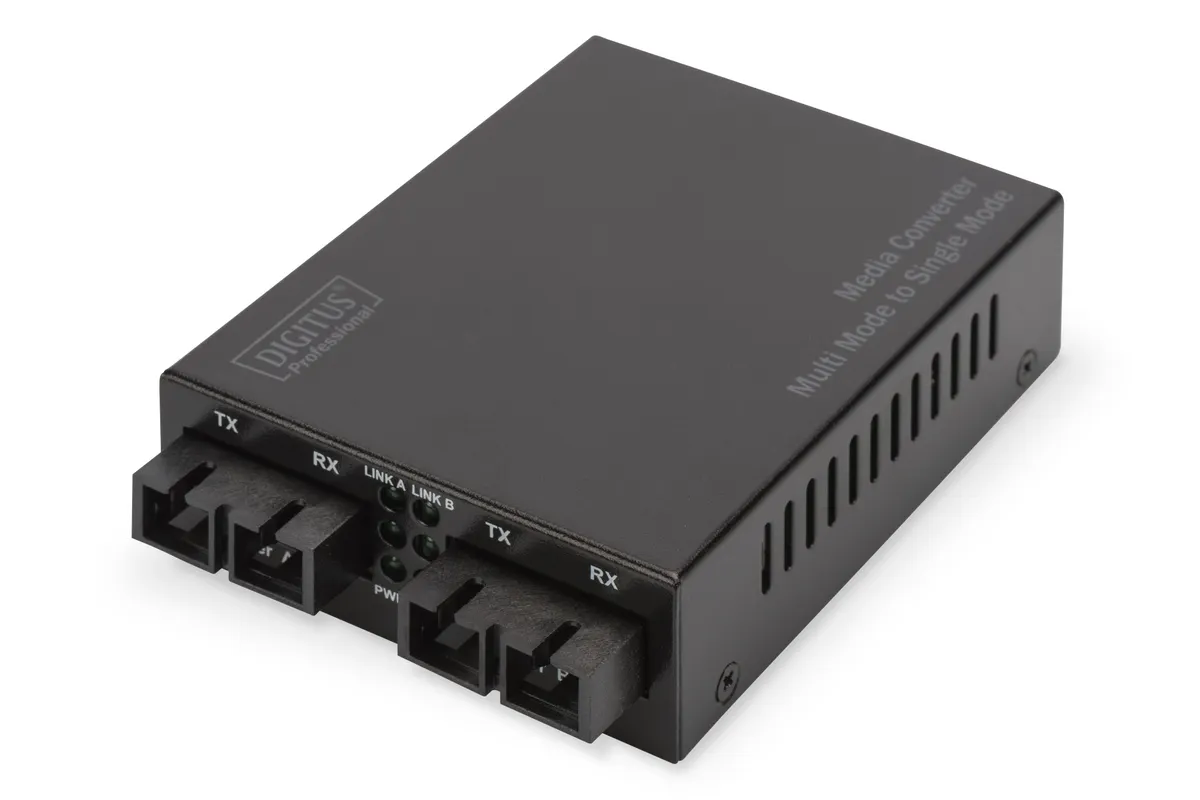

DIGITUS Gigabit LWL-Medienkonverter – Multimode auf Singlemode, SC/SC, bis 20 km Der DIGITUS DN-82124 verbindet Gigabit-Multimode- und Gigabit-Singlemode-Glasfaserstrecken miteinander. Der Standalone-Medienkonverter besitzt auf beiden Seiten SC-Duplex-Anschlüsse und ermöglicht damit die Migration beziehungsweise Kopplung unterschiedlicher Glasfaser-Infrastrukturen, ohne die bestehende Verkabelung vollständig ersetzen zu müssen. Auf der Multimode-Seite arbeitet der Konverter mit einer Wellenlänge von 850 nm und unterstützt Übertragungsstrecken von bis zu 0,5 km. Die Singlemode-Seite nutzt 1310 nm und ermöglicht Strecken von bis zu 20 km. Diagnose-LEDs informieren über Status und Aktivität. Der kompakte Standalone-Konverter misst 95 × 70 × 26 mm und wird über das mitgelieferte externe 5-V-Netzteil versorgt. Highlights Multimode auf Singlemode: Konvertiert optische Gigabit-Signale zwischen Multimode- und Singlemode-Glasfaser und ermöglicht so die Verbindung unterschiedlicher LWL-Infrastrukturen. Gigabit-Ethernet: Der Medienkonverter ist für optische Gigabit-Netzwerkverbindungen ausgelegt. SC-Duplex auf beiden Seiten: Sowohl die Multimode- als auch die Singlemode-Schnittstelle ist mit einem SC-Duplex-Anschluss ausgestattet. Multimode mit 850 nm: Die Multimode-Seite arbeitet mit einer optischen Wellenlänge von 850 nm. Singlemode mit 1310 nm: Auf der Singlemode-Seite erfolgt die optische Übertragung mit 1310 nm. Multimode bis 0,5 km: Die unterstützte Übertragungsdistanz auf der Multimode-Seite beträgt laut Hersteller bis zu 500 Meter. Singlemode bis 20 km: Auf der Singlemode-Seite können geeignete Glasfaserstrecken von bis zu 20 Kilometern realisiert werden. Breite Multimode-Faserkompatibilität: Unterstützt werden Multimode-Glasfasern mit 50/125 µm, 62,5/125 µm und 100/140 µm. Mehrere Singlemode-Fasertypen: DIGITUS spezifiziert die Kompatibilität mit Singlemode-Fasern von 8,3/125 µm, 8,7/125 µm, 9/125 µm und 10/125 µm. Diagnose-LEDs: Integrierte LED-Anzeigen ermöglichen die Überwachung von Status und Aktivität des Medienkonverters. Standalone-Ausführung: Das kompakte Gerät kann eigenständig betrieben werden und benötigt keinen zusätzlichen Switch oder modularen Konverterrahmen für den regulären Standalone-Betrieb. Kompakte Bauform: Mit Abmessungen von nur 95 × 70 × 26 mm benötigt der Konverter wenig Platz am Installationsort. Niedrige Leistungsaufnahme: DIGITUS gibt für den DN-82124 eine Leistungsaufnahme von lediglich 1,5 W an. Externes Netzteil inklusive: Das benötigte 5-V-DC-Netzteil gehört bereits zum Lieferumfang. Ideal geeignet für ✔ Verbindung von Multimode- und Singlemode-LWL-Strecken ✔ Migration bestehender Glasfaser-Infrastrukturen ✔ Gigabit-Glasfasernetzwerke ✔ Verlängerung vorhandener Multimode-Infrastrukturen über Singlemode ✔ Campus- und Gebäudevernetzung ✔ Unternehmensnetzwerke ✔ Netzwerkverteiler ✔ Server- und Technikräume ✔ Rechenzentrumsnahe Anwendungen ✔ Gebäudeübergreifende Netzwerkverbindungen ✔ SC-Duplex-Glasfaserinstallationen ✔ Bestehende 850-nm-Multimode-Strecken ✔ 1310-nm-Singlemode-Strecken ✔ Nachrüstung bestehender LWL-Netzwerke ✔ Professionelle Glasfaser-Infrastrukturen Hinweis: Der DN-82124 ist ein Glasfaser-zu-Glasfaser-Konverter und besitzt keinen RJ45-Ethernet-Anschluss. Für den Betrieb werden auf beiden Seiten passende Duplex-Glasfaserstrecken mit SC-Steckverbindern benötigt. Die Multimode-Seite unterstützt bis zu 0,5 km, die Singlemode-Seite bis zu 20 km. Vor der Installation müssen Fasertyp, Steckverbinder und optische Eigenschaften der vorhandenen LWL-Strecken geprüft werden. Allgemein Produkttyp Gigabit LWL-Medienkonverter Hersteller / Marke DIGITUS Herstellernummer DN-82124 Bauform Standalone Industrielle Nutzung Nein Glasfaser-Schnittstellen Konvertierung Multimode ↔ Singlemode Anschluss Multimode SC Duplex Anschluss Singlemode SC Duplex Ethernet-Geschwindigkeit Gigabit Multimode Wellenlänge 850 nm Max. Reichweite 0,5 km Unterstützte Fasern 50/125 µm, 62,5/125 µm, 100/140 µm Singlemode Wellenlänge 1310 nm Max. Reichweite 20 km Unterstützte Fasern 8,3/125 µm, 8,7/125 µm, 9/125 µm, 10/125 µm Status & Betrieb Statusanzeige Diagnose-LEDs für Status und Aktivität Betriebstemperatur -10 bis +55 °C Stromversorgung Eingangsspannung 5 V DC / 1 A Max. Stromaufnahme 1 A Leistungsaufnahme 1,5 W DC-Stecker 5,5 × 2,5 × 10 mm Polarität Innen (+), außen (-) Abmessungen & Gewicht Abmessungen (L × B × H) 95 × 70 × 26 mm Nettogewicht 0,30 kg Lieferumfang Medienkonverter 1 × DIGITUS DN-82124 Netzteil Enthalten Dokumentation Schnellstartanleitung

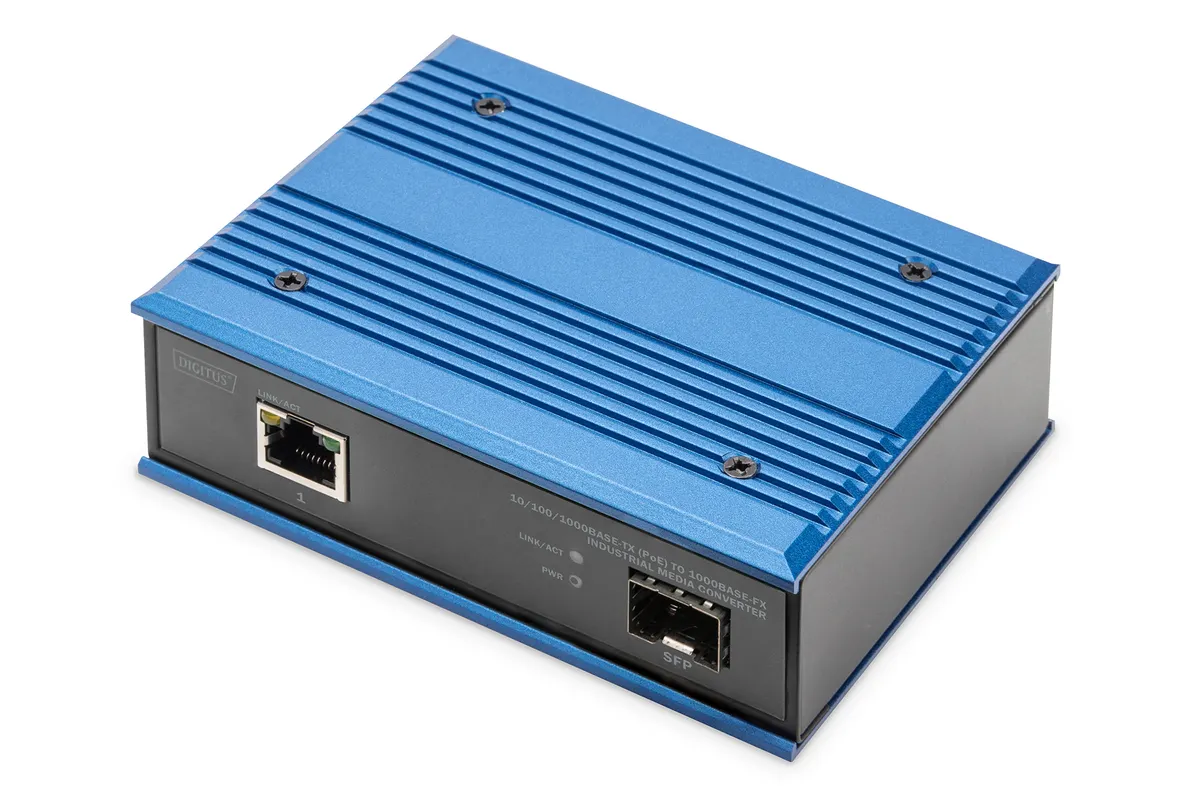

DIGITUS Industrie Medienkonverter – Gigabit RJ45 PoE+ auf SFP, 30 W, DIN-Schiene Der DIGITUS DN-652104-1 ist ein industrieller Gigabit-Ethernet-Medienkonverter zur Umsetzung von kupferbasiertem 10/100/1000Base-T Ethernet auf eine Glasfaserverbindung über einen offenen 1000Base-X-SFP-Steckplatz. Der RJ45-Port unterstützt Auto-Negotiation und Auto-MDI/MDI-X und stellt gleichzeitig Power over Ethernet nach IEEE 802.3af beziehungsweise PoE+ nach IEEE 802.3at mit bis zu 30 W bereit. Für anspruchsvolle Industrieumgebungen besitzt der Medienkonverter ein robustes IP40-Aluminiumgehäuse und ist für einen erweiterten Betriebstemperaturbereich von -40 bis +80 °C ausgelegt. Zwei redundante 48–57-V-DC-Stromeingänge mit Verpolungsschutz unterstützen hochverfügbare Installationen. Die Montage ist auf einer DIN-Schiene oder in einer Schalttafel möglich. Der offene SFP-Slot ermöglicht die Auswahl eines zur benötigten Glasfaserart und Übertragungsdistanz passenden Gigabit-SFP-Moduls. Highlights Gigabit-Medienkonverter: Konvertiert Ethernet-Daten zwischen 10/100/1000Base-T über RJ45 und einer Gigabit-Glasfaserverbindung über den 1000Base-X-SFP-Steckplatz. Offener SFP-Steckplatz: Der freie SFP-Slot ermöglicht die Auswahl eines geeigneten Gigabit-SFP-Transceivers passend zu Glasfasertyp, Wellenlänge und gewünschter Übertragungsdistanz. PoE+ bis 30 W: Der RJ45-Port unterstützt IEEE 802.3af mit bis zu 15,4 W sowie IEEE 802.3at mit bis zu 30 W Ausgangsleistung. Automatische PoE-Erkennung: Kompatible IEEE-802.3af/at-Endgeräte werden am PoE-Port automatisch erkannt. 10/100/1000 Mbit/s RJ45: Der Kupferanschluss unterstützt 10Base-T, 100Base-TX und 1000Base-T mit automatischer Geschwindigkeitsaushandlung. Auto-MDI/MDI-X: Der RJ45-Port erkennt die Anschlussbelegung automatisch und vereinfacht damit die Ethernet-Verkabelung. Industrie-Ausführung: Der Medienkonverter ist für elektrisch und klimatisch anspruchsvolle Einsatzumgebungen ausgelegt. -40 bis +80 °C: Der große Betriebstemperaturbereich ermöglicht den Einsatz auch in Umgebungen außerhalb typischer Büro- und Serverraumtemperaturen. Redundante Stromversorgung: Zwei 48–57-V-DC-Eingänge ermöglichen eine redundante Spannungsversorgung für Anwendungen mit erhöhten Anforderungen an die Verfügbarkeit. Verpolungsschutz: Die Stromversorgung verfügt über Schutz gegen eine versehentlich vertauschte Polarität. IP40-Aluminiumgehäuse: Das kompakte Metallgehäuse ist nach IP40 ausgeführt und für industrielle Installationen konzipiert. DIN-Schienenmontage: Der Medienkonverter lässt sich platzsparend auf einer DIN-Schiene installieren und eignet sich damit unter anderem für Schaltschränke und industrielle Netzwerkverteiler. Jumbo Frames bis 9000 Byte: Das Gerät unterstützt Ethernet-Frames mit einer maximalen Größe von 9000 Byte. Store-and-Forward: Ein interner Speicher- und Weiterleitungsmechanismus übernimmt die Verarbeitung der übertragenen Ethernet-Daten. LED-Statusanzeigen: LEDs informieren über Stromversorgung sowie den Status der Ethernet- und Glasfaserverbindungen. Ideal geeignet für ✔ Industrielle Ethernet-Netzwerke ✔ Verbindung von Kupfer- und Glasfasernetzen ✔ PoE- und PoE+-Endgeräte ✔ IP-Kameras und Videoüberwachung ✔ Industrielle Netzwerkkomponenten ✔ Automatisierungs- und Steuerungstechnik ✔ Produktions- und Fertigungsanlagen ✔ Verkehrstechnik und Infrastruktur ✔ Schaltschränke und Steuerungsschränke ✔ DIN-Schieneninstallationen ✔ Netzwerkstrecken mit hoher elektromagnetischer Belastung ✔ Glasfaser-Uplinks ✔ Außennahe Technikinstallationen innerhalb geeigneter Schutzgehäuse ✔ Redundant versorgte Netzwerkinfrastrukturen ✔ Professionelle Industrie- und Gebäudenetzwerke Hinweis: Ein SFP-Transceiver gehört nicht zum Lieferumfang. Für die Glasfaserverbindung wird ein geeignetes Gigabit-SFP-Modul benötigt. Glasfaserart, Steckertyp, Wellenlänge und maximal erreichbare Übertragungsdistanz richten sich nach dem eingesetzten SFP-Modul und der vorhandenen Faserstrecke. Der Medienkonverter selbst sollte daher nicht mit einer pauschalen Glasfaserreichweite von 80 km beworben werden. Für den PoE+-Betrieb ist außerdem eine entsprechend dimensionierte 48–57-V-DC-Stromversorgung erforderlich. Allgemein Produkttyp Industrieller Gigabit PoE+ Medienkonverter Hersteller / Marke DIGITUS Herstellernummer DN-652104-1 Gehäuse Aluminium Schutzart IP40 Industrielle Nutzung Ja Netzwerk & Anschlüsse RJ45-Anschluss 1 × 10/100/1000Base-T RJ45-Funktionen Auto-Negotiation, Auto-MDI/MDI-X Glasfaser-Schnittstelle 1 × 1000Base-X SFP-Steckplatz SFP-Modul enthalten Nein Ethernet-Geschwindigkeit 10 / 100 / 1000 Mbit/s Duplex-Modus Halbduplex / Vollduplex Max. Frame-Größe 9000 Byte MAC-Adresstabelle 2K Paketpuffer 1,2 Mbit Paketweiterleitungsrate 10,5 Mpps Power over Ethernet PoE-Funktion PSE / PoE-Injektor PoE-Standards IEEE 802.3af / IEEE 802.3at Max. PoE-Leistung 30 W IEEE 802.3af Max. 15,4 W IEEE 802.3at Max. 30 W PoE-Ausgangsspannung 48 V DC PoE-Pinbelegung 1/2+, 3/6- Stromversorgung Eingangsspannung 48–57 V DC Redundante Stromversorgung Ja, 2 Eingänge Verpolungsschutz Ja Eigenverbrauch < 3 W Überspannungsschutz ±4 kV Montage & Abmessungen Montage DIN-Schiene / Schalttafel Abmessungen (B × T × H) 118 × 92,4 × 40 mm Produktgewicht 0,4 kg Umgebungsbedingungen Betriebstemperatur -40 bis +80 °C Lagertemperatur -40 bis +80 °C Relative Luftfeuchtigkeit 5–95 %, nicht kondensierend MTBF > 300.000 Stunden Lieferumfang Medienkonverter 1 × DIGITUS DN-652104-1 Dokumentation Benutzerhandbuch SFP-Modul Nicht enthalten
