Ubiquiti UACC-ETH-SP-Panel-24 – 24-Port Ethernet-Überspannungsschutz mit 10 Gbit/s, PoE+++, 20 kA pro Port und 1U-Rackmontage

Das Ubiquiti Ethernet Surge Protection (24-Port), Modell UACC-ETH-SP-Panel-24, ist ein professionelles Überspannungsschutzpanel für bis zu 24 kupferbasierte Ethernet-Verbindungen. Es wurde für den zentralen Schutz leistungsfähiger Netzwerkinfrastrukturen entwickelt und ermöglicht die platzsparende Integration von 24 unabhängigen Schutzkanälen in einem einzigen 19-Zoll-Rackgerät mit nur einer Höheneinheit (1U).

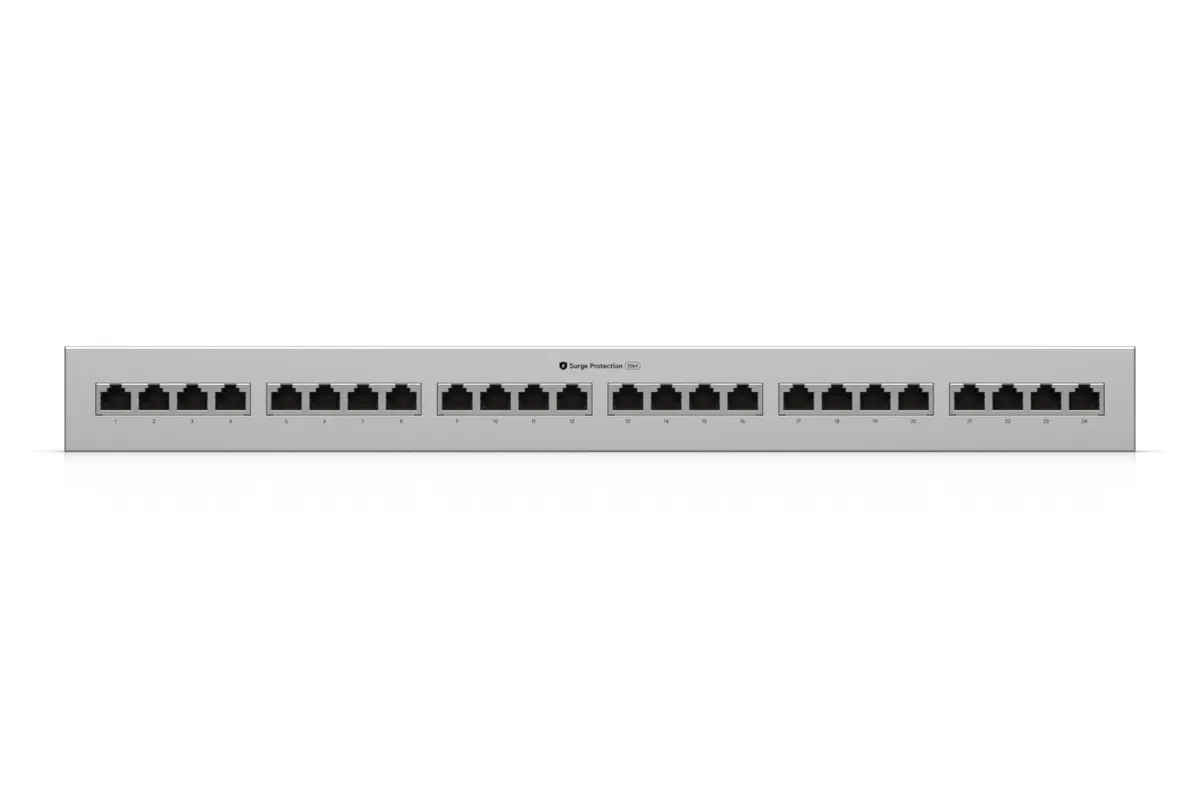

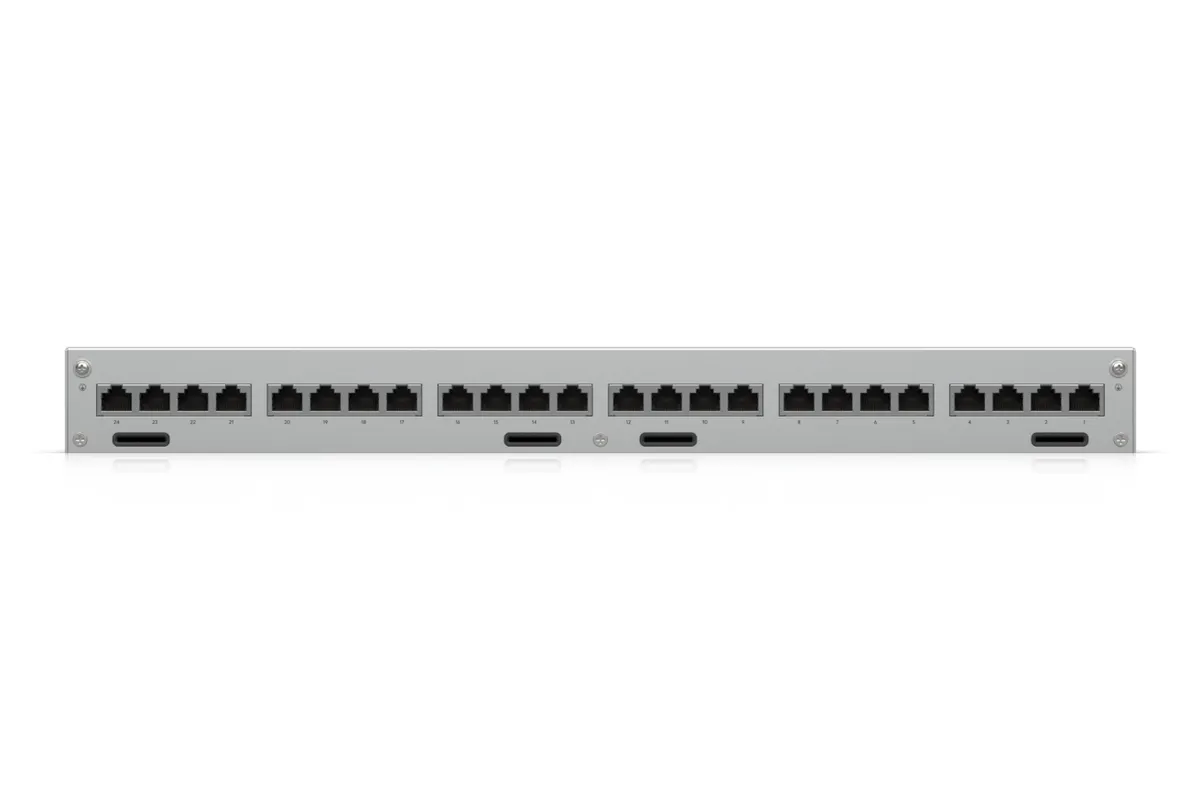

Jeder Schutzkanal unterstützt Ethernet-Datenraten von bis zu 10 Gbit/s und ist damit für klassische Gigabit-Netzwerke ebenso geeignet wie für moderne Multi-Gigabit- und 10-Gigabit-Infrastrukturen. Das Panel verfügt über insgesamt 48 RJ45-Buchsen, die jeweils paarweise eine geschützte Ethernet-Durchgangsverbindung bilden. Dadurch können bis zu 24 Netzwerkleitungen zwischen vorhandenen Switches, Patchfeldern und angeschlossenen Endgeräten über das Schutzpanel geführt werden.

Die integrierten Schutzschaltungen sind für einen Ableitstrom von 20 kA pro Port spezifiziert. Sie dienen dazu, transiente Überspannungen sowie elektrostatische und elektromagnetische Störimpulse auf Ethernet-Leitungen über einen geeigneten Erdungspfad abzuleiten. Die Gleichspannungs-Ansprechspannung beträgt 90 V bei einem Spannungsanstieg von 100 V/s, während die maximale Impuls-Ansprechspannung mit 600 V bei 1 kV/µs angegeben wird.

Ein weiterer Vorteil ist die Unterstützung von Power over Ethernet. Das UACC-ETH-SP-Panel-24 ermöglicht die Durchleitung kompatibler PoE-Verbindungen und wird von Ubiquiti ausdrücklich für die PoE+++-Leistungsklasse beworben. Damit kann das Schutzpanel auch in Netzwerken eingesetzt werden, in denen geeignete Access Points, IP-Kameras und weitere Endgeräte über ihre Ethernet-Leitungen mit Strom versorgt werden. Das Panel selbst erzeugt keine PoE-Spannung und benötigt für seine passive Schutzfunktion keine eigene Stromversorgung.

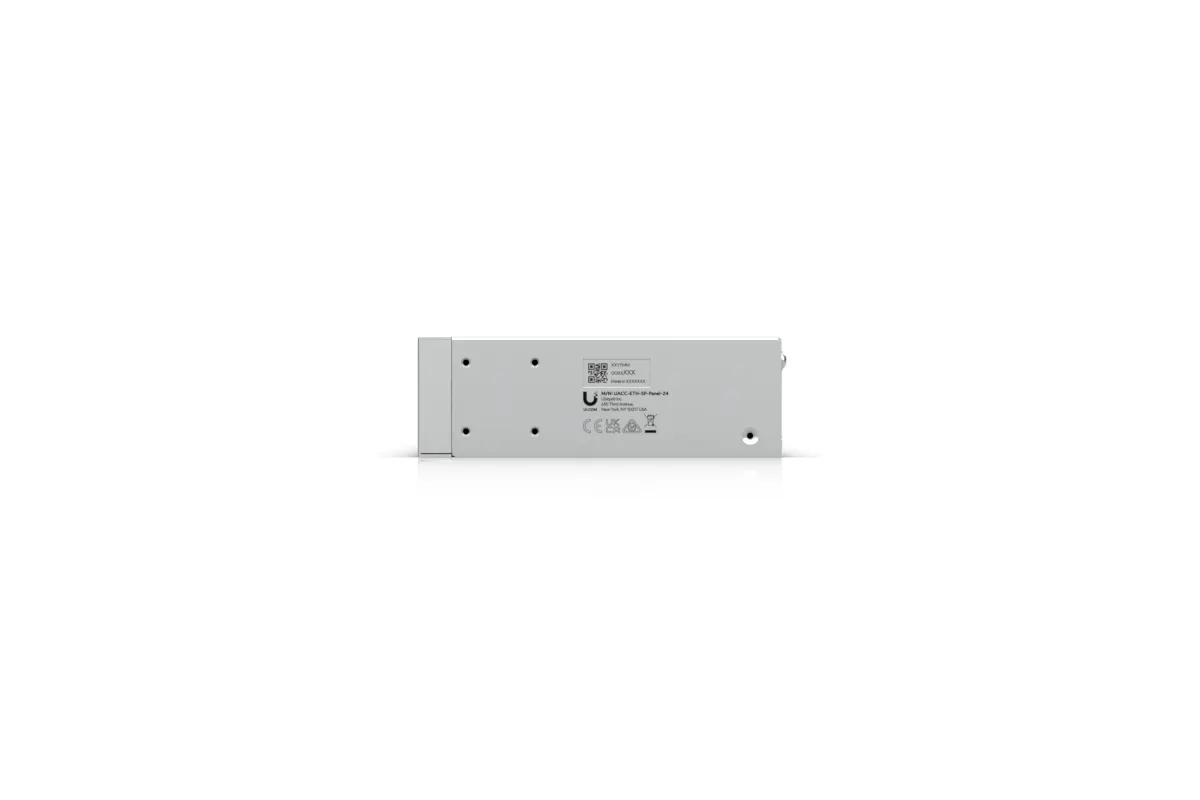

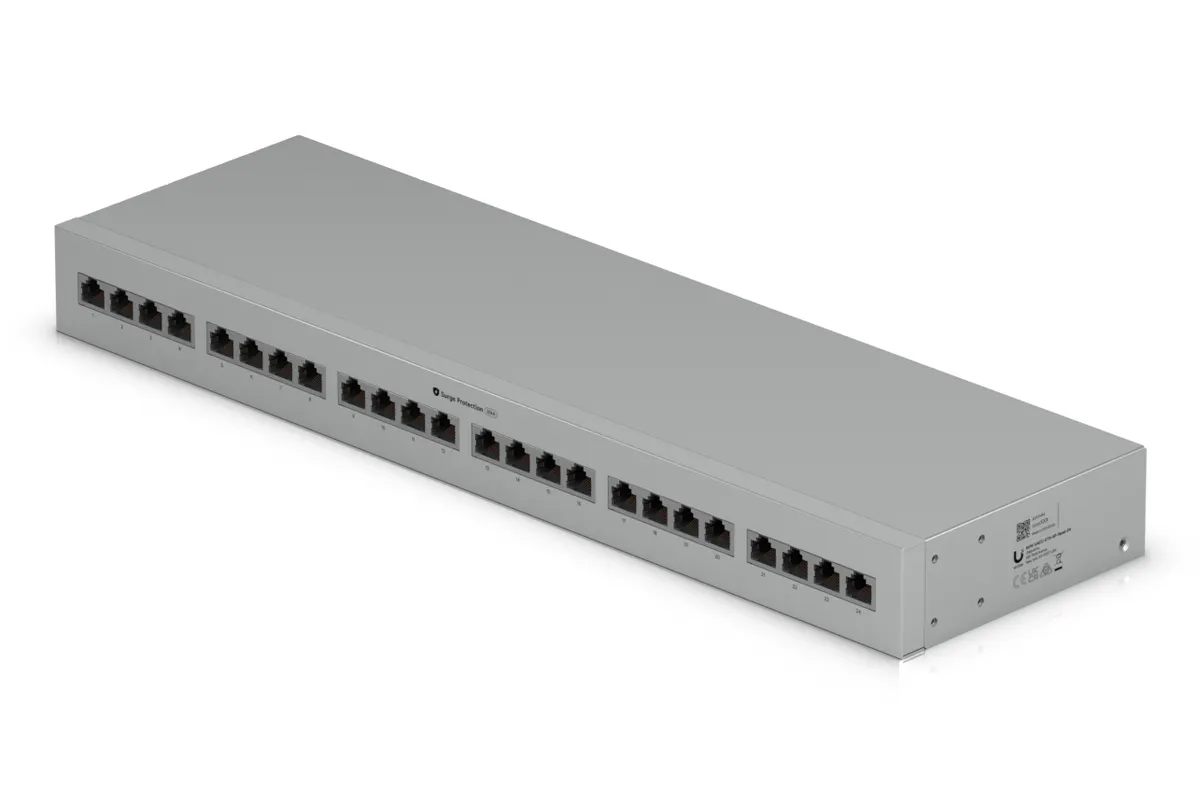

Das Gehäuse besteht aus SGCC-Stahl und besitzt die Abmessungen 442,4 × 134 × 43,7 mm. Die robuste Metallkonstruktion ist für die Installation in geeigneten 19-Zoll-Netzwerkschränken und Serverschränken vorgesehen. Mit einer Bauhöhe von 1U lässt sich das Panel in bestehende Rack-Infrastrukturen integrieren und bietet eine zentrale Alternative zur Verwendung vieler einzelner Ethernet-Überspannungsschutzadapter.

Der spezifizierte Betriebstemperaturbereich von -40 bis +80 °C ermöglicht den Einsatz in unterschiedlichen geeigneten Innenraumumgebungen. Das Gerät arbeitet ohne Netzwerkmanagement, IP-Adresse, Firmwarekonfiguration oder UniFi-Controller. Entscheidend für die Schutzwirkung ist die fachgerechte Einbindung in das vorhandene Erdungs- und Potentialausgleichssystem.

Highlights

• 24 unabhängige Schutzkanäle:
  Schützt bis zu 24 separate kupferbasierte Ethernet-Netzwerkverbindungen in einem einzigen Gerät.
• 48 physische RJ45-Buchsen:
  Jeweils zwei RJ45-Anschlüsse bilden eine geschützte Durchgangsverbindung pro Kanal.
• Bis zu 10 Gbit/s pro Verbindung:
  Unterstützt leistungsfähige Ethernet-Datenverbindungen bis 10 Gigabit pro Sekunde.
• 20 kA Ableitstrom pro Port:
  Die Schutzschaltung jedes Kanals ist laut Ubiquiti für einen Ableitstrom von 20.000 Ampere spezifiziert.
• PoE+++-Unterstützung:
  Ermöglicht die Durchleitung kompatibler PoE-Verbindungen einschließlich der von Ubiquiti als PoE+++ bezeichneten Leistungsklasse.
• 19-Zoll-Rackmontage:
  Für die Integration in geeignete standardisierte Netzwerkschränke und Serverschränke konzipiert.
• Nur 1U Bauhöhe:
  Bietet 24 Schutzkanäle auf einer einzigen Rack-Höheneinheit.
• Zentraler Überspannungsschutz:
  Fasst den Schutz zahlreicher Ethernet-Leitungen in einem gemeinsamen Rackpanel zusammen.
• ESD-/EMP-Schutz:
  Die Schutzschaltungen dienen der Ableitung kurzzeitiger elektrischer Störungen und transienter Überspannungsimpulse.
• 90 V Gleichspannungs-Ansprechspannung:
  Spezifiziert bei einem Spannungsanstieg von 100 V/s.
• 600 V maximale Impuls-Ansprechspannung:
  Spezifiziert bei einem Spannungsanstieg von 1 kV/µs.
• Geringe elektrische Kapazität:
  Maximal 1,0 pF bei 1 MHz gemäß Herstellerangabe.
• Isolationskennwert:
  Ubiquiti nennt einen maximalen Isolationswiderstand von 1 GOhm bei 50 V.
• Multi-Gigabit-fähig:
  Für geeignete 1-, 2,5-, 5- und 10-Gigabit-Ethernet-Verbindungen einsetzbar.
• PoE-Passthrough:
  Eine vorhandene kompatible PoE-Versorgung kann über den jeweiligen Schutzkanal weitergeleitet werden.
• Keine eigene Stromversorgung:
  Die Schutzfunktion erfolgt passiv, ohne separates Netzteil.
• Keine Softwarekonfiguration:
  Benötigt weder eine IP-Adresse noch eine Einrichtung in UniFi Network.
• SGCC-Stahlgehäuse:
  Robuste Metallkonstruktion für den professionellen Rackeinbau.
• Platzsparende Bauform:
  Mit 442,4 × 134 × 43,7 mm für kompakte 19-Zoll-Installationen ausgelegt.
• Großer Betriebstemperaturbereich:
  Für Umgebungstemperaturen von -40 bis +80 °C spezifiziert.
• Definierte Luftfeuchtigkeit:
  Geeignet für 10 bis 90 % relative Luftfeuchtigkeit ohne Kondensation.
• Für professionelle Inneninstallationen:
  Entwickelt für geschützte Rack- und Technikraumumgebungen.
• Ergänzung bestehender Patchfelder:
  Kann als separate Schutzebene zwischen vorhandenen Netzwerkkomponenten und Leitungswegen eingesetzt werden.
• Geeignet für umfangreiche PoE-Infrastrukturen:
  Unterstützt die zentrale Absicherung zahlreicher kompatibler PoE-Netzwerkleitungen.
• Original Ubiquiti Zubehör:
  Eindeutig identifizierbar über die Herstellernummer UACC-ETH-SP-Panel-24.

Ideal geeignet für

• ✔ Professionelle 19-Zoll-Netzwerkschränke
• ✔ Unternehmensnetzwerke mit vielen Ethernet-Leitungen
• ✔ Rechenzentren und Serverräume
• ✔ Zentrale Netzwerkverteilungen
• ✔ 10-Gigabit-Ethernet-Infrastrukturen
• ✔ Multi-Gigabit-Netzwerke
• ✔ UniFi-Switch- und Access-Point-Installationen
• ✔ PoE-versorgte WLAN-Access-Points
• ✔ Umfangreiche IP-Videoüberwachungssysteme
• ✔ Gewerbliche Gebäude- und Etagenverkabelungen
• ✔ Industrielle Ethernet-Netzwerke in geeigneten Innenräumen
• ✔ Netzwerke mit zentralem Erdungs- und Potentialausgleichskonzept
• ✔ Nachrüstung vorhandener Rack-Infrastrukturen
• ✔ Schutz von bis zu 24 Ethernet-Durchgangsverbindungen
• ✔ Strukturierte Netzwerkinstallationen mit hohem Schutzbedarf

Wichtiger Installationshinweis: Das UACC-ETH-SP-Panel-24 ist ein passives Überspannungsschutzpanel für geeignete Innenräume. Es handelt sich nicht um einen Ethernet-Switch, PoE-Injektor oder aktiven Netzwerkverteiler. Die 48 RJ45-Buchsen bilden 24 separate geschützte Durchgangsverbindungen und stellen keine 48 unabhängigen Netzwerkports dar. Für eine wirksame Ableitung transienter Überspannungen muss das Panel gemäß der Ubiquiti-Installationsanleitung fachgerecht mit der Erdungs- und Potentialausgleichsanlage verbunden werden. Eine mechanische Befestigung im Rack allein ist nicht automatisch als ausreichender Erdungsnachweis anzusehen. Das Gerät ersetzt keine äußere Blitzschutzanlage und keinen gegebenenfalls erforderlichen zusätzlichen Überspannungsschutz der Stromversorgung. Bei gebäudeübergreifenden Kupferleitungen ist ein abgestimmtes Schutzkonzept erforderlich. Die Unterstützung von PoE+++ beschreibt die Durchleitung kompatibler PoE-Versorgungen, nicht die Erzeugung einer eigenen PoE-Ausgangsleistung. Die tatsächlich nutzbare Netzwerkdatenrate hängt von den angeschlossenen Geräten, den Kabeln und der gesamten Installation ab. Die benötigten Ethernet-Patchkabel und Erdungsanschlussmittel sind entsprechend der konkreten Installation vorzusehen.
