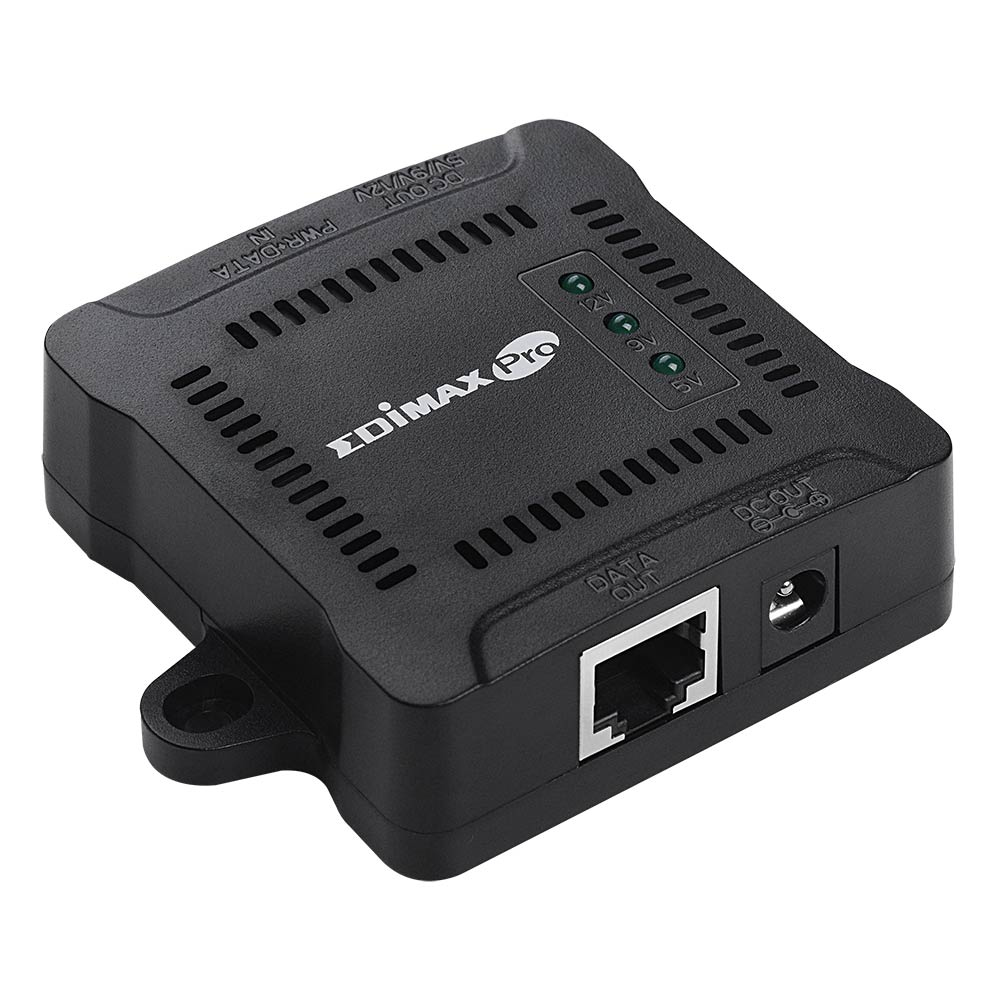

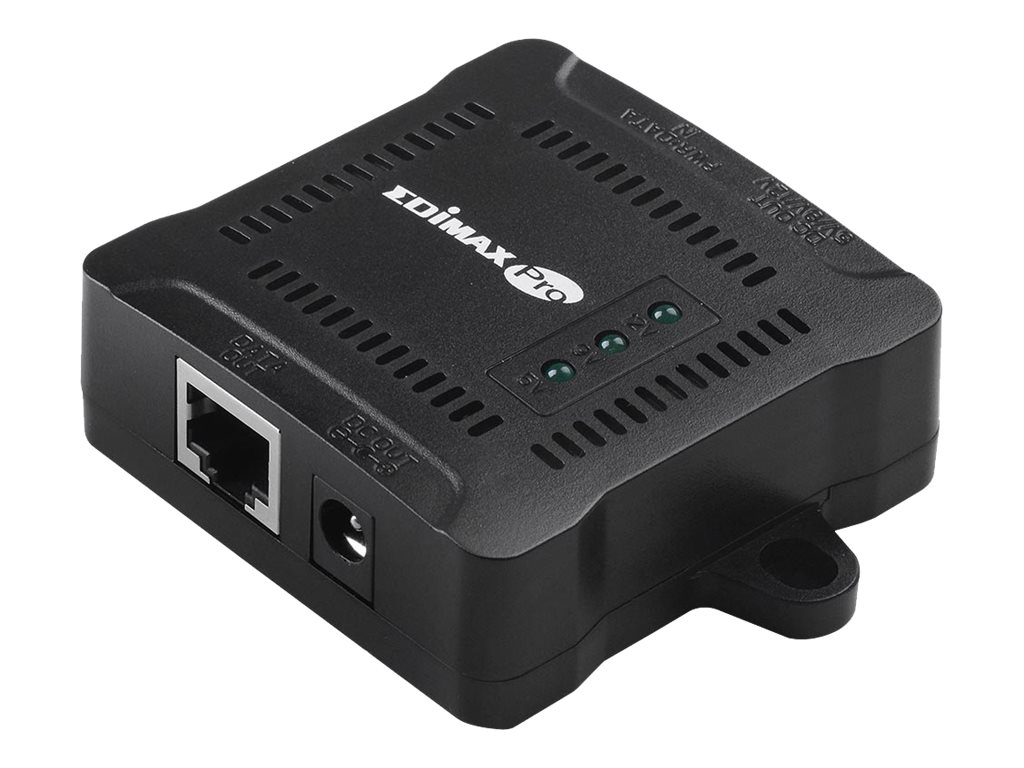

Edimax GP-101ST – Gigabit PoE+ Splitter mit einstellbarer Ausgangsspannung von 5, 9 oder 12 V DC

Der Edimax GP-101ST ist ein kompakter Gigabit-PoE+-Splitter zur Stromversorgung von Netzwerkgeräten ohne integrierte Power-over-Ethernet-Funktion. Er trennt die über ein Netzwerkkabel eingehende PoE-Verbindung in einen Gigabit-Ethernet-Datenausgang und einen separaten Gleichspannungsausgang. Dadurch lassen sich kompatible Netzwerkkameras, WLAN-Access-Points und andere Ethernet-Geräte auch dort installieren, wo keine Steckdose unmittelbar verfügbar ist.

Die Ausgangsspannung kann über einen Schiebeschalter auf 5 V, 9 V oder 12 V DC eingestellt werden. Laut Hersteller sind dabei jeweils bis zu 2 A Ausgangsstrom vorgesehen. Das mitgelieferte DC-Y-Kabel bietet zwei Hohlsteckergrößen und erleichtert den Anschluss unterschiedlicher Geräte. Voraussetzung ist, dass die gewählte Spannung, der Anschluss und die verfügbare Leistung zu den Anforderungen des angeschlossenen Geräts passen.

Der GP-101ST unterstützt die PoE-Standards IEEE 802.3af und IEEE 802.3at. Als Stromquelle dient ein geeigneter PoE-Switch oder PoE-Injektor. Zwischen dieser Stromquelle und dem Splitter kann die Netzwerkleitung bis zu 100 Meter lang sein. Die Datenübertragung erfolgt mit bis zu 1000 Mbit/s. Dank Plug-and-Play ist keine Softwarekonfiguration erforderlich. Das kompakte Gehäuse eignet sich für die Platzierung auf dem Schreibtisch oder für die Wandmontage.

Highlights

  • Gigabit-PoE+-Splitter:
    Trennt eine PoE-Verbindung in einen separaten Gigabit-Datenausgang und einen DC-Stromausgang.
  • Stromversorgung für Geräte ohne PoE:
    Ermöglicht die Nutzung kompatibler Ethernet-Geräte an einer PoE-versorgten Netzwerkleitung.
  • 5 V, 9 V oder 12 V DC:
    Ausgangsspannung bequem über einen integrierten Schiebeschalter einstellbar.
  • Bis zu 2 A Ausgangsstrom:
    Herstellerangabe für die drei wählbaren Ausgangsspannungen; die verfügbare Leistung hängt von der PoE-Stromquelle ab.
  • IEEE 802.3af/at:
    Kompatibel mit geeigneten PoE- und PoE+-Switches sowie PoE-Injektoren.
  • Gigabit-Ethernet:
    RJ45-Dateneingang und -ausgang mit 10/100/1000 Mbit/s.
  • Bis zu 100 Meter Reichweite:
    Strom- und Datenübertragung über eine einzelne Ethernet-Leitung zwischen PoE-Quelle und Splitter.
  • DC-Y-Kabel inklusive:
    Zwei Hohlsteckergrößen für unterschiedliche kompatible Geräteanschlüsse.
  • Integrierter Kurzschlussschutz:
    Zusätzliche Schutzfunktion für die Stromversorgung angeschlossener Geräte.
  • Plug-and-Play:
    Einfache Installation ohne zusätzliche Software; für Desktop- und Wandmontage geeignet.

Ideal geeignet für

  • ✔ Nachrüstung von Netzwerkgeräten ohne integrierte PoE-Funktion
  • ✔ Stromversorgung kompatibler IP-Netzwerkkameras
  • ✔ Anschluss von WLAN-Access-Points mit geeignetem DC-Eingang
  • ✔ Netzwerkinstallationen ohne Steckdose am Gerätestandort
  • ✔ Verbindung mit geeigneten PoE-Switches
  • ✔ Verwendung mit IEEE-802.3af/at-PoE-Injektoren
  • ✔ Gigabit-Netzwerkverbindungen mit separater DC-Versorgung
  • ✔ Wandmontage in Technik- und Netzwerkbereichen
  • ✔ Kleine Büros und Unternehmensnetzwerke
  • ✔ Flexible Installation von Ethernet-Geräten mit 5-, 9- oder 12-V-Stromversorgung

Hinweis: Vor dem Anschließen muss die Ausgangsspannung auf den vom Endgerät benötigten Wert eingestellt werden. Prüfen Sie außerdem die Hohlsteckergröße, die Polarität und den Strombedarf. Der Splitter benötigt einen geeigneten PoE-Switch oder PoE-Injektor und ersetzt keine PoE-Stromquelle.

Allgemein
Hersteller
Edimax
Modell
GP-101ST
Herstellerartikelnummer
GP-101ST
Produkttyp
Gigabit PoE+ Splitter
Funktion
Trennung einer PoE-Verbindung in Ethernet-Daten und DC-Stromversorgung
Konfiguration
Plug-and-Play, keine Software erforderlich
Netzwerkanschlüsse
PoE-Eingang
1 × RJ45, 10/100/1000BASE-T
Ethernet-Datenausgang
1 × RJ45, 10/100/1000BASE-T
Anzahl RJ45-Anschlüsse
2
Unterstützte Datenraten
10, 100 und 1000 Mbit/s
Maximale Ethernet-Geschwindigkeit
1 Gbit/s
Maximale Entfernung zur PoE-Stromquelle
Bis zu 100 m
PoE-Eingang
Unterstützte PoE-Standards
IEEE 802.3af, IEEE 802.3at
PoE-Stromquelle
Geeigneter PoE-Switch oder PoE-Injektor
Unterstützte PoE-Belegung
End-Span (Modus A) und Mid-Span (Modus B)
End-Span-Belegung (Modus A)
Pins 1/2 (+), 3/6 (−)
Mid-Span-Belegung (Modus B)
Pins 4/5 (+), 7/8 (−)
Proprietäre PoE-Quellen
Unterstützung laut Hersteller; Kompatibilität im Einzelfall prüfen
DC-Ausgang und Stromversorgung
DC-Ausgang
1 × Gleichspannungsanschluss
Einstellbare Ausgangsspannung
5 V / 9 V / 12 V DC
Ausgangsstrom bei 5 V
Bis zu 2 A laut Hersteller
Ausgangsstrom bei 9 V
Bis zu 2 A laut Hersteller
Ausgangsstrom bei 12 V
Bis zu 2 A laut Hersteller

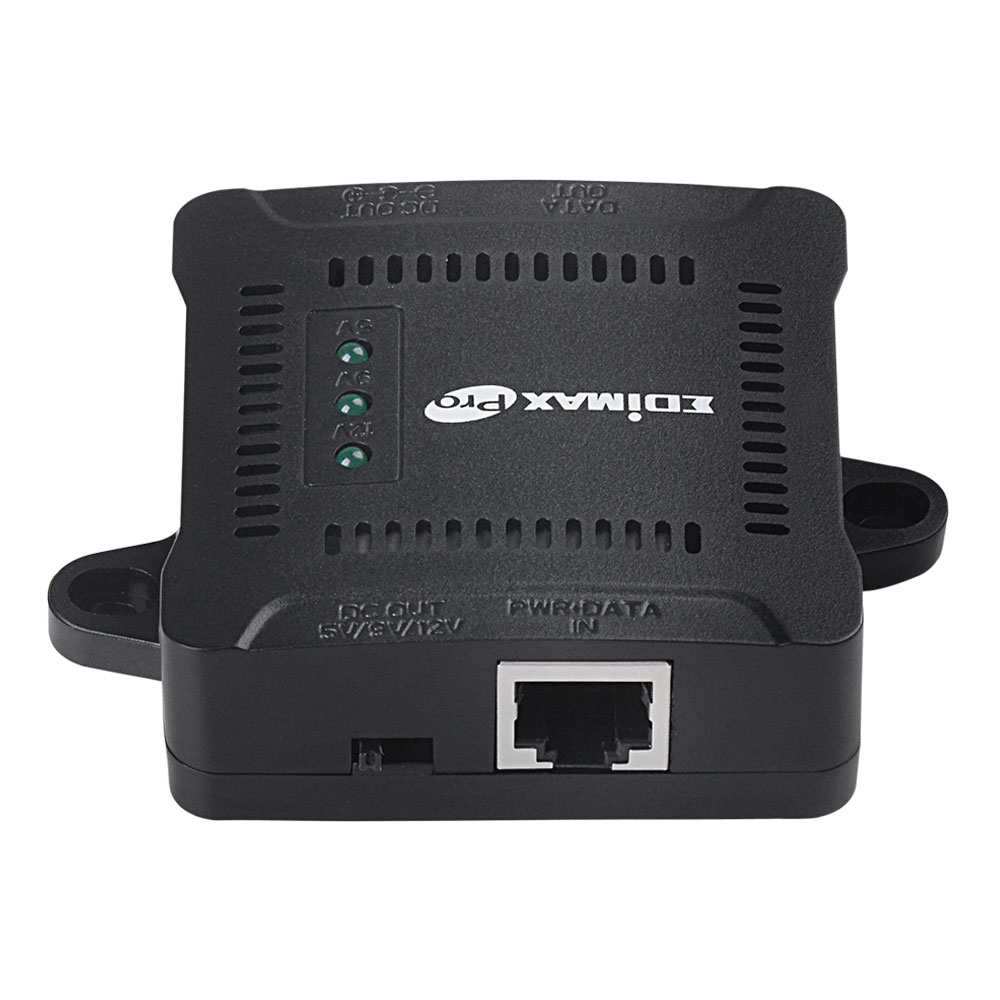

Spannungsauswahl
Integrierter Schiebeschalter

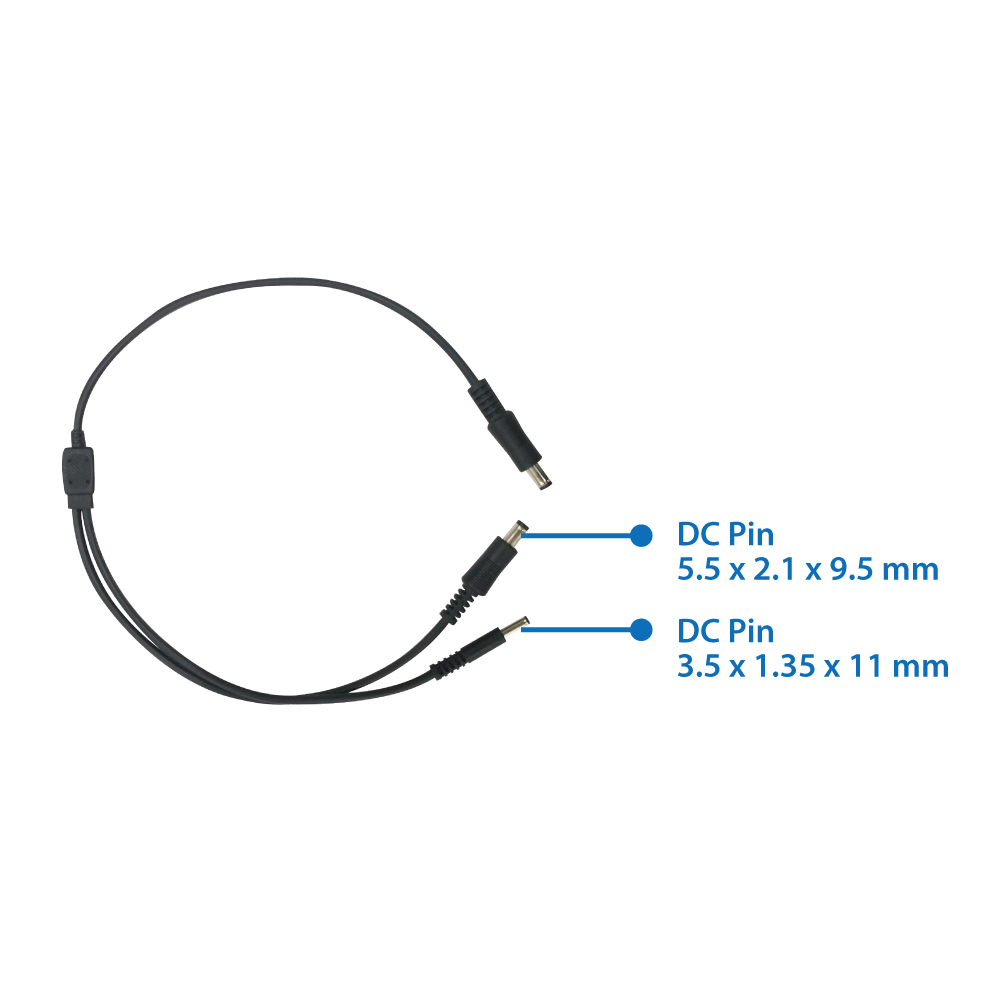

DC-Anschlusskabel
Y-Kabel mit zwei Hohlsteckern
DC-Hohlstecker 1
5,5 × 2,1 × 9,5 mm (Außen-Ø × Innen-Ø × Länge)
DC-Hohlstecker 2
3,5 × 1,35 × 11 mm (Außen-Ø × Innen-Ø × Länge)
Kurzschlussschutz
Ja
Ethernet- und PoE-Standards
IEEE 802.3
10BASE-T Ethernet
IEEE 802.3u
100BASE-TX Fast Ethernet
IEEE 802.3ab
1000BASE-T Gigabit Ethernet
IEEE 802.3af
Power over Ethernet (PoE)
IEEE 802.3at
Power over Ethernet Plus (PoE+)
Bedienung und Anzeigen
Spannungswahlschalter
Ja, 5 V / 9 V / 12 V
LED-Anzeigen
Ausgangsspannung 5 V / 9 V / 12 V sowie Stromversorgungsstatus gemäß Herstellerdatenblatt
Softwareinstallation erforderlich
Nein
Montage und Gehäuse
Montagearten
Desktop und Wandmontage
Bauform
Kompaktes externes Netzwerkgerät
Umgebungsbedingungen
Betriebstemperatur laut Produktdatenblatt
0 bis +40 °C
Lagertemperatur
−40 bis +70 °C
Relative Luftfeuchtigkeit im Betrieb
10–90 %, nicht kondensierend
Relative Luftfeuchtigkeit bei Lagerung
5–90 %, nicht kondensierend
Abmessungen und Gewicht
Abmessungen (L × B × H)
63 × 64 × 23 mm
Gewicht
65 g
Kompatibilität und Einsatzbereich
Geeignete Endgeräte
Ethernet-Geräte ohne PoE-Unterstützung mit kompatiblem 5-, 9- oder 12-V-DC-Eingang
Typische Geräte
Netzwerkkameras, WLAN-Access-Points und weitere kompatible Ethernet-Geräte
PoE-Injektor-Funktion
Nein
PoE-Ausgang über RJ45
Nein, Ethernet-Daten und DC-Strom werden getrennt ausgegeben
Lieferumfang
PoE-Splitter
1 × Edimax GP-101ST
DC-Anschlusskabel
1 × Y-Stromkabel mit zwei Hohlsteckergrößen
Dokumentation
1 × Schnellinstallationsanleitung
Netzwerkstandards: Ethernet
Produktfarbe: Schwarz, schwarz

Allgemeine Informationen

Produktnummer: ff2ef3

Ean: 4717964701374

Herstellernummer: GP-101ST

Hersteller: Edimax

Gewicht: 0.166 kg

Maße (H/L/B): 38 mm / 155 mm / 121 mm
